Préhenseurs à ventouse : le top de Manut-LM !

Vous souhaitez obtenir des préhenseurs à ventouse pour la manutention des plaques en acier, des panneaux de verre, des poutres en bois et en béton, des fûts ? L’expert en manutention manuelle de charges vous propose le top de ses préhenseurs à ventouses dans cet article.

Qu’est-ce qu’un préhenseur à ventouses ?

Les préhenseurs à ventouse sont des outil de manutention doté de plusieurs ventouses permettant la manipulation de plusieurs types d’objets de masses, de surfaces, de formes ou de dimensions différentes.

Elle permet de maintenir les charges grâce à la pression atmosphérique qui se crée dans sa pompe à vide. Le vide est créé à l’instant où la ventouse saisit la charge.

La portée de levage de cet outil de préhension est générée par une disparité de pression. C’est la différence entre la pression et la dépression de l’air dans la pompe qui justifie le maintien d’un objet. Sans cette inégalité, la ventouse n’a pas la force de saisir un objet.

Quels sont les différents types de préhenseurs à ventouses ?

Nous pouvons distinguer trois types de préhenseur à ventouse : manuels, automatiques et pneumatiques.

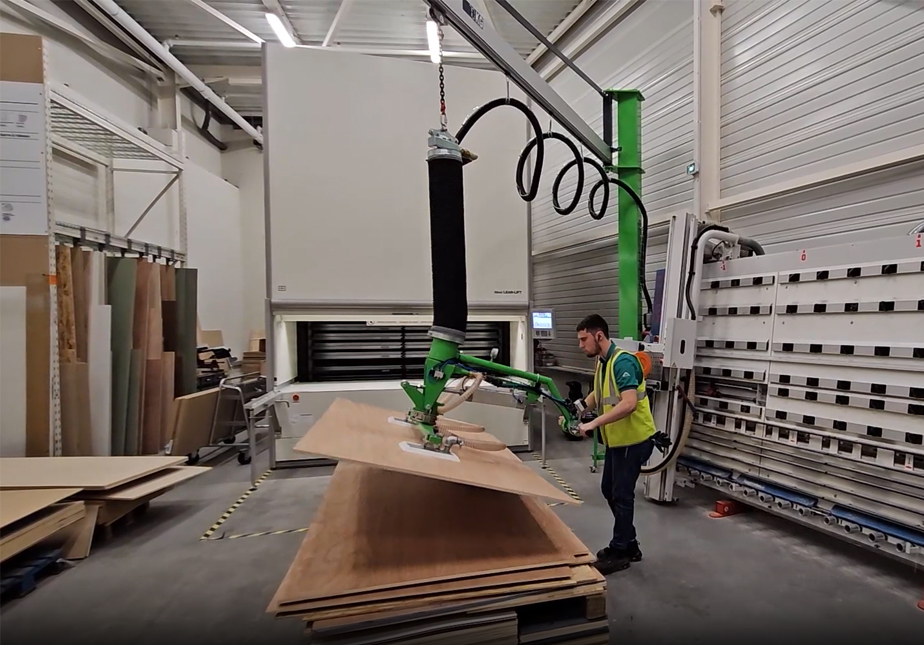

Les préhenseurs à ventouses manuels

Les préhenseurs à ventouses manuels préservent la surface des carreaux, des objets métalliques (plaques) ou en verre lors de la saisie. Elle facilite le collectage des objets plats.

Ils utilisent le système de levage par aspiration qui permet de déplacer les charges à la verticale.

Ce mécanisme fonctionne de cette manière :

• Une aspiration se fait grâce à la pompe à vide à l’intérieur du tuyau flexible ;
• La ventouse adhère à la charge à déplacer lorsque le tube de levage se vide de l’air par aspiration ;
• Le levier de contrôle entraîne la commande du débit d’aspiration et la vitesse du mouvement du levage de la ventouse.

Le levage peut aussi se faire à l’horizontale, dans ce cas le tuyau flexible est relié à un chariot élévateur grâce à des rails, un pont roulant ou une potence.

Le système de levage par ventouse est constitué d’un tuyau flexible ou tube de levage. Il est aussi composé de pivot, ventouse, pompe à vide, tête d’aspiration, étamine et tuyau d’acheminement d’air.

Les préhenseurs à ventouses automatiques

Les préhenseurs à ventouses automatiques ou de dégazage désencombrent sans arrêt de petites quantités de gaz d’un tuyau sous pression. Ces ventouses sont généralement appelées ventouses simple fonction ou purgeurs automatiques.

Les préhenseurs à ventouses pneumatiques

Les appareils dotés de ventouses pneumatiques sont sollicités par les ateliers ou les industries. Ici, les ventouses effectuent l’effet venturi grâce à l’air comprimé et généré par une pompe électrique.

Elles possèdent une base métallique avec une pince de suspension fixe ou amovible. La pince s’achève par un anneau à fixer à un pont ou potence pour manipuler les objets de plus de 125 kg.

Quels sont les différents modèles de ventouses ?

La ventouse saisit une charge à l’aide du vide créé dans sa pompe ou cartouche à vide. Les modèles se distinguent en fonction de l’obtention du vide, du système à levier au mécanisme à caoutchouc plein, en passant par le processus de pompage.

Les ventouses de levage à levier

La pression de l’air s’effectue au moyen d’un levier, le vide reste intact pendant la manipulation. Les ventouses à levier supportent la poussière ou l’humidité.

Elles sont capables de déplacer des objets au-delà de 100 kg à l’aide de ses disques de succion (deux ou trois).

Les ventouses de levage à caoutchouc plein

Les ventouses à caoutchouc plein réagissent vite et ne nécessitent pas de manipulation avant le déplacement. Elles ne possèdent aucun mécanisme d’obtention du vide et peuvent transposer des charges de moins de 50 kg.

Les ventouses de levage à pompe

Les ventouses de levage à pompe contrôlent à tout moment le vide lors de la manipulation de l’objet. Il est aisé de se servir de ces ventouses. Un seul clic sur un bouton permet au piston d’être mis en marche. La pression de l’air est réalisée et la ventouse saisit alors une charge.

Quelles sont les différentes formes de ventouse ?

Traditionnellement, il existe deux formes de ventouses :

• Ronde : c’est la forme par défaut pour des utilisations simples ;
• Ovale : cette forme convient parfaitement à la récupération d’un objet fin.

Par ailleurs, la cloche est une forme de ventouse très courante parce qu’elle se fixe facilement à certains types de charges. L’adhérence des charges convexes se fait à l’aide d’une friction. Cette forme fait face à des forces de cisaillement importantes.

Ces formes dépendent de deux types de fabrication générale :

• Les ventouses plates, elles utilisent une faible quantité d’air rejeté ;
• Les ventouses à soufflet, quant à elles, ont une forme d’accordéon.

Ces dernières sont très malléables pour maintenir les charges pluriformes ou multi-étagées. Ici, le volume de l’air évacué est plus élevé à l’aide d’une forte pression exercée dans la ventouse.

Le top des ventouses de manutention de Manut-LM

La ventouse est un outil de préhension qui doit être fixée au bout d’un appareil ou engin de levage.

Les experts Manut-LM conçoivent des outils de préhension comme la Master Plus. Ce manipulateur à tube de levage est alimenté à l’aide d’un générateur de vide et est capable de soulever et déplacer des charges jusqu’à 300kg. Les meilleurs appareils de manutention de levage et de préhension sont chez Manut-LM. Découvrez nos autres guides gratuits sur manutlm.com.
